無功補償控制器分相取樣電流的注意事項

返回列表來源：發布日期：2024-11-19 11:45:46【大中小】

在現代電力系統中，無功補償控制器的應用越來越廣泛，尤其是在解決電力系統穩定性和提高供電質量方面，發揮著至關重要的作用。為了有效地實施無功補償控制，準確的分相取樣電流成為一個不可忽視的環節。

在使用無功補償控制器進行分相取樣電流時，需要特別注意以下事項，以確保控制器能夠準確識別電網狀態并正確運行：

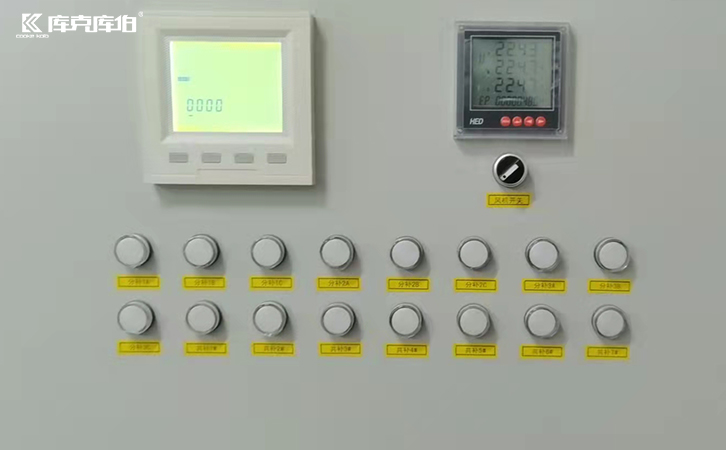

無功補償控制器

1、取樣信號的準確性

相序正確：確保分相取樣電流與電壓信號的相序一致。如果相序錯誤，可能導致功率因數計算錯誤或補償裝置的誤觸發。

接線可靠：取樣信號的接線應緊固，避免接觸不良導致信號丟失或失真。

互感器（ct）安裝方向：電流互感器的極性必須正確（p1對電源側，p2對負載側），否則會引發相位偏差。

2、取樣信號的范圍

ct的變比選擇：取樣電流范圍應與互感器的變比匹配，避免信號過載或分辨率不足。建議互感器的額定電流盡量與實際負載電流接近。

控制器輸入電流限制：確保取樣電流在控制器允許的輸入范圍內（如0-5a），否則可能損壞設備或導致測量異常。

3、抗干擾措施

屏蔽電纜：取樣信號線應使用屏蔽電纜，并確保屏蔽層可靠接地，以減少外部電磁干擾。

信號隔離：采用隔離模塊或隔離互感器，避免信號受到高次諧波或瞬態過電壓的影響。

接地保護：系統接地要規范，防止接地電位差引入干擾。

4、分相取樣的平衡性

負載平衡性檢測：檢查三相負載是否平衡，確保分相取樣電流的準確性。如果負載不平衡，應在無功補償方案中考慮單相補償。

取樣信號的對稱性：確保三相取樣電流信號幅值與相位之間的對應關系正確。

5、諧波影響

濾波措施：如果電網中諧波含量較高，分相取樣電流信號可能被諧波干擾，導致測量結果不準確。建議安裝適當的濾波器或選用具備諧波補償功能的控制器。

諧波分析功能：選用具有諧波分析能力的無功補償控制器，可提高在復雜電網環境下的控制精度。

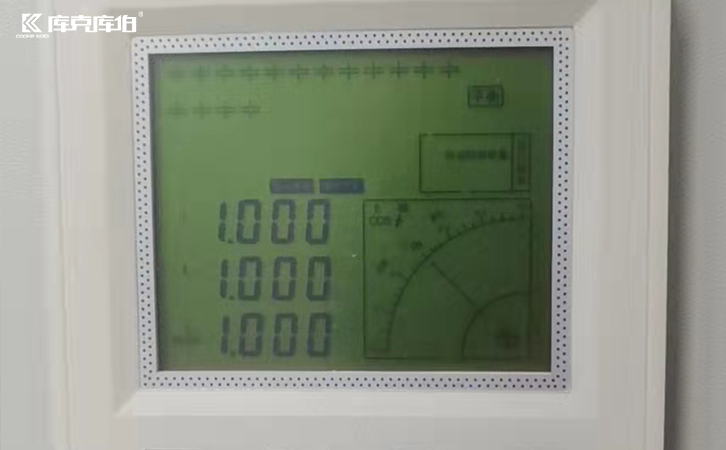

無功補償控制器

通過上述注意事項的實施，可以提高無功補償控制器分相取樣電流的準確性，確保無功補償設備高效、可靠運行，同時避免不必要的故障和損失。
