無功補償控制器的選型依據

返回列表來源：發布日期：2024-11-15 11:21:29【大中小】

無功補償控制器的選型是確保電力系統穩定運行、優化功率因數、減少無功功率損耗的關鍵步驟。選型時需要綜合考慮系統的實際需求、設備特性和運行環境等多個因素。

以下是選擇無功補償控制器時的一些主要依據：

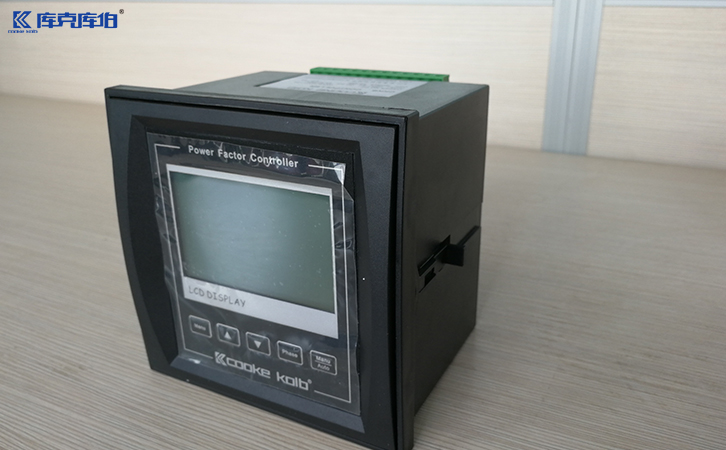

無功補償控制器

1、電力系統的功率因數

功率因數要求：無功補償控制器的主要作用是改善功率因數，因此首先要了解電力系統的現有功率因數，并設定期望的功率因數目標（通常為0.95以上）。

功率因數測量：了解系統的無功功率需求，并確定補償能力。例如，若系統長期運行在低功率因數下，需要較高的無功功率補償。

2、系統的負載特性

負載類型：無功補償控制器的選擇要根據負載類型進行調整。不同負載（如電動機、變壓器、電弧爐、焊機等）對無功功率的需求不同，負載的變化可能會影響補償控制器的選型。

負載波動性：如果負載波動較大，需要選擇具有自動調節和靈活響應能力的控制器。

3、補償設備的容量與動態響應

補償容量：無功補償控制器的容量應根據系統的無功功率需求進行匹配。控制器的容量應大于或等于所需的無功功率補償值。

動態響應能力：對于負載快速變化的系統（如爐窯、變頻器等），應選擇動態響應快速、調節精度高的無功補償控制器，能夠根據負載變化自動切換補償電容器。

4、諧波污染與濾波要求

諧波問題：若電力系統中存在諧波污染（例如，由于變頻器、整流器等非線性負載產生的諧波），則需要選擇具有諧波濾波功能的無功補償控制器，或配合諧波濾波器使用。

濾波器類型：應根據系統諧波的種類（如低次諧波或高次諧波）選擇合適的濾波器類型，例如被動濾波器、諧波主動濾波器等。

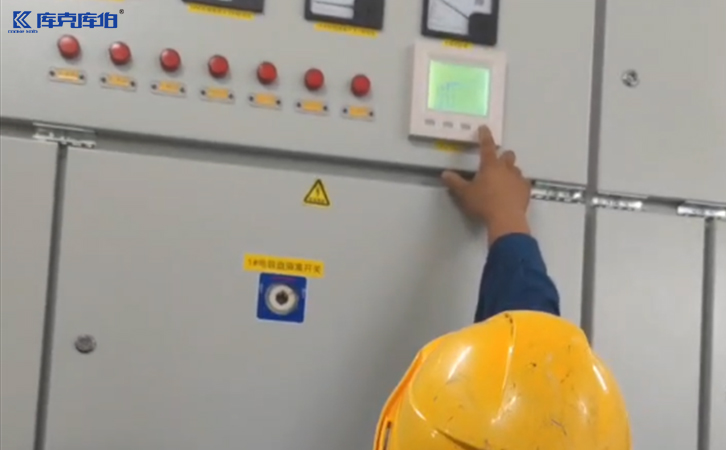

無功補償控制器

無功補償控制器的選型需根據系統的多個方面綜合考慮。通過合理選擇無功補償控制器，不僅可以提高電力系統的運行效率，降低能耗，還可以避免因無功功率過高或不足而帶來的設備損壞、功率因數罰款等問題。
