如何避免非線性負載產生諧波電流失真

返回列表來源：發布日期：2025-09-30 15:06:33【大中小】

隨著工業化進程的不斷推進，各類電子設備和電力設備的普及，尤其是那些含有變頻器、電力電子設備等非線性負載的設備，帶來了電力系統中的諧波電流失真。那么，如何避免非線性負載產生的諧波失真呢？

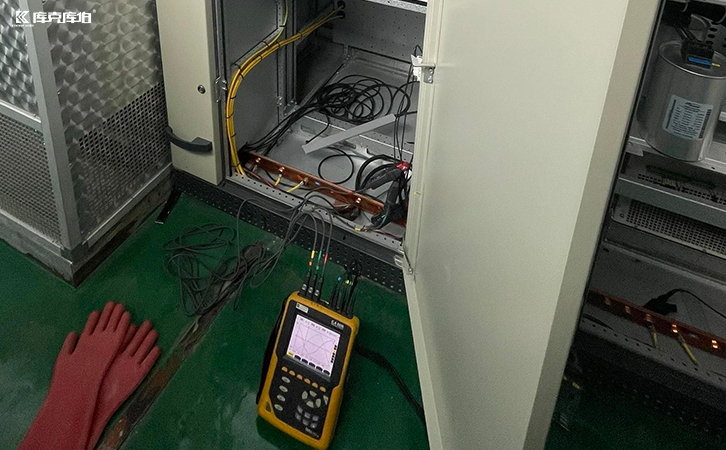

非線性負載

1.諧波電流失真帶來的問題

1.1設備損壞與過熱

諧波電流增加了設備的電流負擔，導致電氣元件（如變壓器、電動機、電容器等）過熱。變壓器在承受諧波時，鐵芯會產生額外的渦流損耗，而電動機的轉子與定子的電流波形發生失真，也可能造成機械損耗和熱損耗，縮短設備的使用壽命。

1.2電能質量惡化

諧波電流會導致電力系統的電壓波形發生畸變，從而影響整個系統的電能質量。設備在受諧波電流干擾時，可能會出現操作不穩定、工作效率降低的現象。

1.3保護設備失靈

一些電力保護設備（如斷路器、繼電器等）對電流波形非常敏感。當諧波電流過大時，可能導致保護設備誤動作或失靈，影響整個電力系統的安全性。

2.如何避免非線性負載產生諧波電流失真

2.1使用有源濾波器（apf）

有源濾波器是一種能夠實時檢測和消除諧波的設備。當諧波電流被檢測到時，有源濾波器會注入反向的諧波電流，抵消原有的諧波分量。apf的優點在于能夠高效、動態地跟蹤和抑制諧波，尤其適用于動態負載和變化較大的負載場合。

2.2安裝無源濾波器（lc濾波器）

無源濾波器是一種廣泛應用于工業和商業系統中的諧波抑制設備。通過使用電感和電容等元件，濾波器能夠將特定頻率的諧波濾除。無源濾波器通常用于抑制某一特定諧波頻段的干擾，效果穩定且成本較低。常見的配置包括低通濾波器、帶通濾波器等。

2.3采用適當的電源設計

為了減少諧波電流的產生，可以通過優化電源的設計，選擇合適的電力電子設備。例如，選用具有較高功率因數的電源，避免過度使用低功率因數的設備。此外，變頻器和電力電子設備的設計應該考慮諧波抑制，選擇諧波抑制效果較好的整流和逆變電路，避免產生高次諧波。

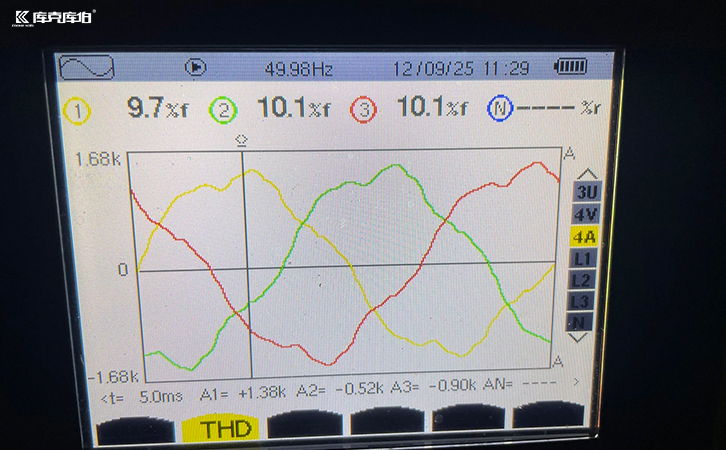

諧波電流失真

非線性負載產生的諧波電流失真是電力系統中不可忽視的問題。諧波不僅影響電能質量，導致設備損壞和能效降低，還可能引發保護設備失效，影響系統的安全性。
