進出線電抗器一般用在變頻器上嗎

返回列表來源：發布日期：2025-10-10 16:30:06【大中小】

在工業自動化領域，變頻器已成為控制電機速度的核心設備。然而，許多用戶在安裝變頻器時，經常會聽到工程師建議加裝“進線電抗器”或“出線電抗器”。這不禁讓人產生疑問：這些電抗器是變頻器的標準配件嗎？它們究竟起什么作用？

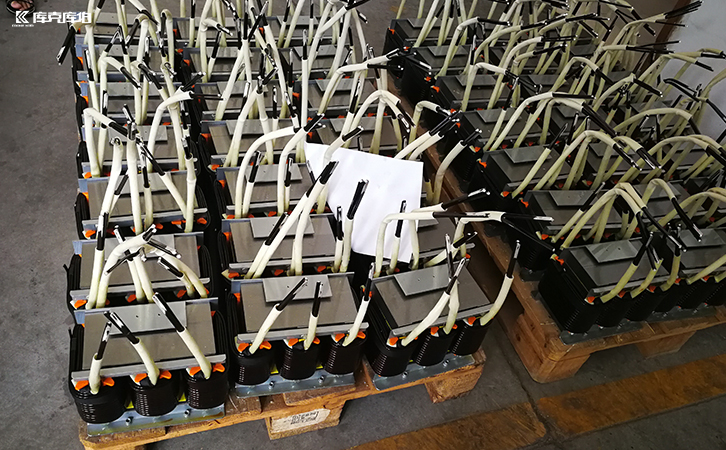

進出線電抗器

一、進線電抗器

1、抑制諧波污染電網（保護上級系統）

這些諧波電流會沿著進線電源反向“污染”整個電網，影響同一電網上其他設備的正常運行，可能導致變壓器過熱、補償電容器損壞、精密儀器誤動作等。進線電抗器串聯在電源和變頻器之間，就像一道屏障，能有效限制這些諧波電流的倒流，降低總諧波失真。

2、限制浪涌電流（保護變頻器）

當合閘送電的瞬間，變頻器直流回路中的電容器會進行瞬時快速充電，產生巨大的合閘浪涌電流，可能高達額定電流的100倍以上。這個電流會沖擊整流單元，縮短其壽命。

二、出線電抗器

1、保護電機絕緣（關鍵作用）

對于普通電機，變頻器輸出的高頻電壓脈沖非常高。這種陡峭的電壓波前會像反復的“微型電擊”一樣，沖擊電機繞組的絕緣，長期下來會導致絕緣過早老化、擊穿，縮短電機壽命。

2、抑制長線傳輸的反射現象

當變頻器與電機之間的電纜距離較長時，會發生電壓反射現象，在電機端產生近乎兩倍的過電壓，這極易損壞電機。出線電抗器可以很好地抑制這種反射，確保電機端的電壓在安全范圍內。

3、平滑電流，降低溫升和噪音

出線電抗器能使輸出電流更加平滑，減少高頻諧波分量，從而降低電機的運行溫度和電磁噪音，使運行更加平穩。

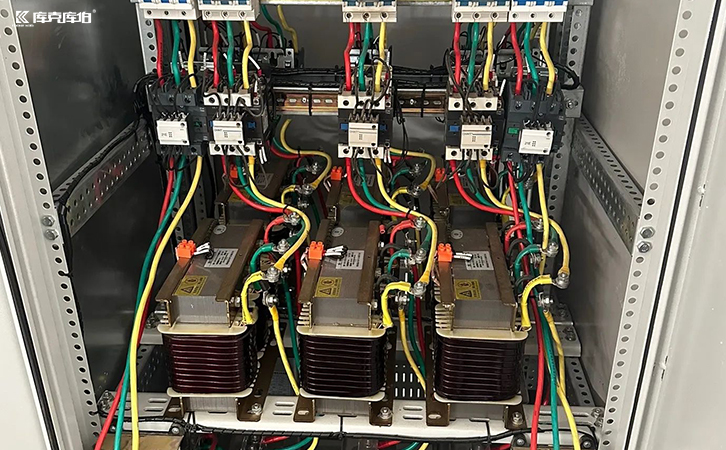

進出線電抗器

進出線電抗器對于變頻器系統而言，絕非可有可無的附件。它們是系統工程中不可或缺的一部分。進線電抗器主要面向電源側，解決“進來”的問題，保護變頻器并減少對電網的污染。出線電抗器主要面向負載側，解決“出去”的問題，保護電機并優化輸出性能
