低壓濾波電抗器溫升高且過流燒毀的原因

返回列表來源：發布日期：2024-10-28 16:15:03【大中小】

在電氣設備的應用中，低壓濾波電抗器廣泛應用于電力傳輸和設備保護中，其重要性不言而喻。然而，很多用戶在日常使用中常常會遇到一個棘手的問題：低壓濾波電抗器的溫升過高，甚至導致過流燒毀。這類問題是什么原因造成的？

低壓濾波電抗器出現溫升過高和過流燒毀的原因：

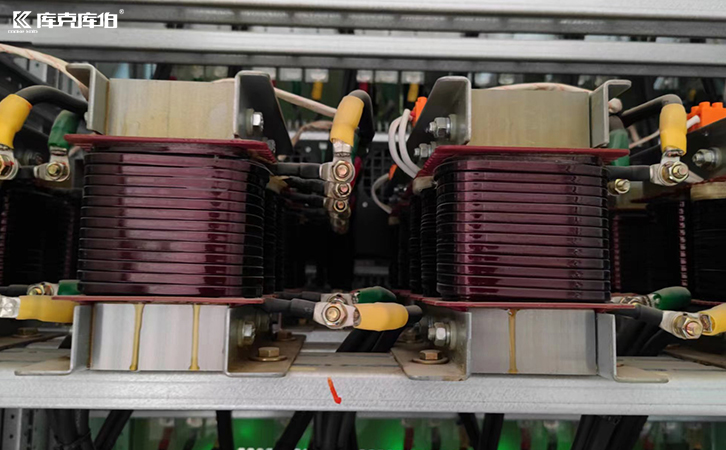

低壓濾波電抗器

電流超載：若電抗器承載的電流超過其設計容量，持續的過流會導致繞組發熱加劇，從而引發溫升過高甚至燒毀。

諧波電流過高：系統中諧波含量過高會引發電抗器的過流問題，尤其是對低頻段諧波較為敏感的電抗器，在諧波過多時可能會承受更大的電流負荷，導致溫升增加。

散熱不良：電抗器的冷卻條件不佳，散熱不充分，例如安裝位置通風差或環境溫度較高，可能會導致電抗器溫升過高，從而降低電抗器的壽命。

品質因素（q值）不足：若電抗器的q值偏低，內阻較大，產生的熱量會較多，長期運作容易導致內部溫度升高，從而導致燒毀。

接線不良或絕緣損壞：接線端子松動、絕緣破損等問題會引起局部發熱，加速溫升，并可能導致局部過熱燒毀。

過電壓：在實際應用中，若電抗器處于電壓波動頻繁且過電壓較高的系統中，容易使電抗器因承受超額電壓而發熱、過流，最終導致燒毀。

產品質量問題：電抗器的材料或工藝不過關，如線圈繞制工藝差或鐵芯質量不佳，可能導致電抗器在運行時溫升過高甚至燒毀。

低壓濾波電抗器

為避免此類問題，建議選擇品質良好的濾波電抗器，確保散熱和安裝環境良好，及時監測電抗器的溫度和電流狀況，若系統諧波含量較高，還應考慮加裝適當?shù)闹C波濾波裝置。
