2~50次諧波用APF有源濾波器可以治理嗎

返回列表來源：發布日期：2025-08-19 16:23:30【大中小】

面對現代電力系統中復雜的寬頻諧波污染，apf有源濾波器的治理能力成為業界關注焦點。下面我們將從技術原理到實際應用，系統分析apf對2~50次諧波的治理效果及優化方案。

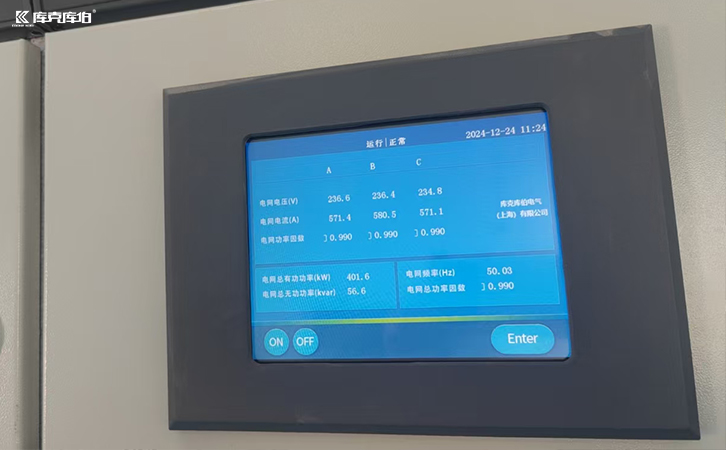

apf有源濾波器

一、基礎治理能力分析

標準apf可有效治理2~25次特征諧波，補償率普遍達到90%以上。對于25次以上高頻諧波，受開關頻率限制，常規apf治理效果會逐步衰減。采用sic器件的apf可將有效治理頻段擴展至50次，開關損耗降低40%以上。

二、高頻諧波治理技術

治理50次高頻諧波（2500hz）需最小開關頻率12khz，推薦使用三電平拓撲結構。采用并聯諧振抑制技術，可防止高頻諧波在治理過程中被放大。數字濾波器設計需優化群延遲特性，避免高頻段相位失真。實際工程中，50次諧波治理效率通常維持在75%~85%區間。

三、混合濾波方案

"apf+無源濾波器"混合系統是經濟高效的解決方案。無源濾波器處理5/7/11等特征次諧波，apf專注治理高頻和間諧波。該方案可使系統整體thdv控制在3%以內，投資成本比純有源方案降低30%。關鍵要優化阻抗匹配，防止并聯諧振點偏移。

四、控制算法優化

改進的諧波檢測算法需具備：快速fft運算（＜1ms）、自適應濾波功能、高頻分量加權處理。建議采用滑動窗口dft算法，頻率分辨率可達1hz。對于快速變化的諧波，可啟用預測控制模式，補償延時影響。高頻段治理需特別關注采樣精度，推薦使用16bit以上adc芯片。

五、典型應用場景

數據中心治理服務器電源諧波時，對23/25次高頻分量補償率＞80%。光伏電站處理逆變器開關諧波（~35次），需配置特殊輸出濾波器。醫療影像設備要求治理45次以上超高頻干擾，需選用開關頻率≥20khz的專用apf。

六、設備選型建議

治理寬頻諧波應選擇：開關頻率≥16khz的機型、igbt模塊結溫余量＞30%、輸出濾波器截止頻率≥5khz。關注高頻段治理指標，如40~50次諧波衰減率應＞15db。系統需具備頻譜分析功能，可自動識別優勢諧波頻段。

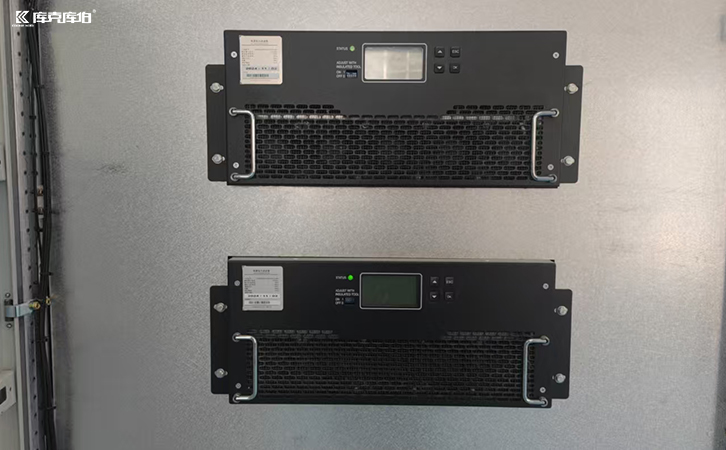

諧波濾波器

apf對2~50次諧波的治理呈現"低頻高效、高頻漸進"的特點。對于要求thd＜5%的精密場合，建議采用多級濾波方案。運維時應定期校準電流傳感器，高頻治理偏差超過10%需進行參數整定。
