在什么工況下純電容補償方案并不適用

返回列表來源：發布日期：2025-09-01 16:36:35【大中小】

在工業與商業配電系統中，無功補償是提升功率因數、降低線損、改善電壓質量的重要手段。傳統的純電容補償方案因其結構簡單、成本低廉、易于維護而被廣泛使用。然而，隨著電網中的諧波污染日益嚴重，負載特性也愈加復雜，純電容補償在許多工況下已不再適用，甚至可能帶來嚴重危害。

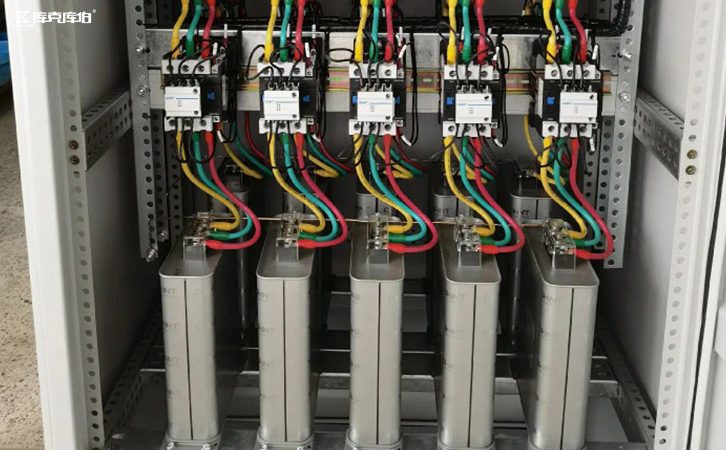

純電容補償方案

一、諧波污染嚴重的工況

這是純電容補償方案最典型、風險最高的禁用工況。

1、原理：電容器本身對諧波呈現低阻抗（容抗 \(x_c = \frac{1}{2\pi fc}\)，頻率f越高，阻抗越?。到y阻抗表現為感抗（感抗 \(x_l = 2\pi fl\)，頻率越高，阻抗越大）。這二者極易在特定諧波頻率下形成并聯或串聯諧振。

2、危害：一旦發生諧振，對諧振頻率次的諧波電流會被放大數倍甚至數十倍。這會導致：

電容器過載燒毀：放大的諧波電流涌入電容器，使其電流有效值遠超額定值，引起過熱、鼓包、絕緣介質老化，最終導致損壞甚至爆炸。

二、負載快速波動的工況

1、原理：純電容補償通常采用“接觸器+電容器”的投切方式。接觸器的機械動作速度慢（每次投切需幾百毫秒以上），且頻繁投切會縮短其壽命。

2、危害：當負載無功功率急速變化時（如點焊機、大型沖壓機、起重機起停），傳統的循環投切方式無法實時跟蹤補償。會導致：

3、補償不足或過補：系統功率因數在高低值之間劇烈波動，無法穩定在目標值。

4、投切振蕩：控制器可能剛投入一組電容，負載突然減小，導致系統過電壓，又需立刻切除該組電容，如此反復，造成接觸器頻繁動作而損壞。

5、電壓波動：電容器的成組投切會引發階躍性的電壓變化，對精密設備造成干擾。

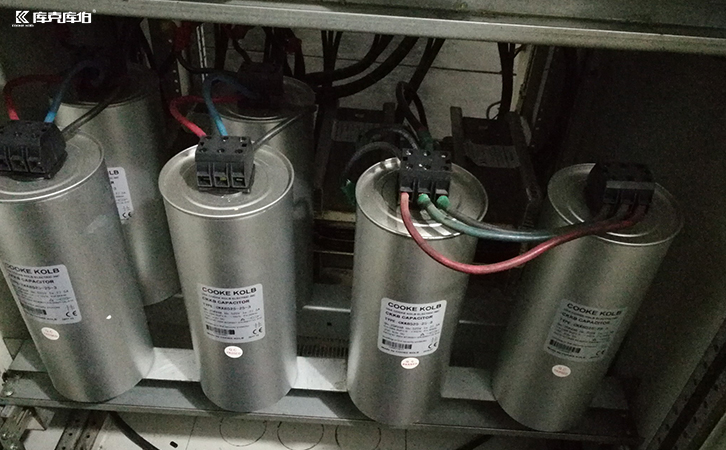

純電容補償方案

在選擇無功補償方案前，務必對電網進行詳細的電能質量測試（包括無功需求、諧波頻譜、負載變化特性等），根據實測數據選擇最安全、經濟、高效的解決方案，避免因選型不當而造成更大的問題。
