中頻爐電熱電容器串聯后需要注意什么

返回列表來源：發布日期：2025-04-24 16:17:04【大中小】

中頻爐電熱電容器作為感應加熱系統的核心元件，其串聯配置在提升系統電壓耐受能力的同時，也帶來了一系列技術挑戰。在實際應用中，中頻爐電熱電容器的串聯使用需要特別注意電壓均衡、熱管理以及系統匹配等問題。

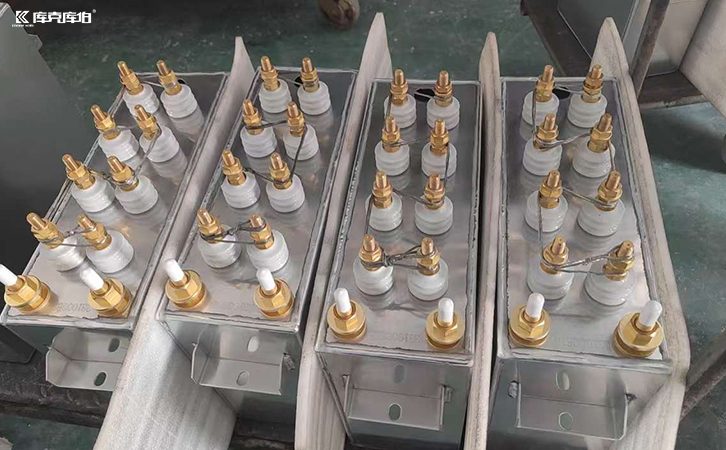

中頻爐電熱電容器

一、電壓均衡管理要點

1、靜態電壓分配

-串聯電容器組的電壓分配與各單元容值成反比

-必須選用容值偏差≤±3%的匹配電容器

-建議定期檢測各單元實際工作電壓

2、動態均衡措施

-并聯均壓電阻（阻值通常為100kω-1mω）

-采用主動式電壓均衡電路（適用于高頻大功率場合）

-設置過壓保護裝置（動作閾值1.1倍額定電壓）

二、熱管理關鍵技術

1、散熱系統設計

-保持最小20cm的單元間距

-安裝強制風冷系統（風速≥5m/s）

-監測熱點溫度（不超過70℃）

2、溫度監測方案

-每相配置至少2個溫度傳感器

-設置分級報警（60℃預警/70℃跳閘）

-定期清潔散熱通道

三、系統匹配與維護

1、諧振電路調諧

-精確計算lc諧振點（偏差＜±1%）

-采用可調式電抗器補償容差

-定期檢測諧振頻率變化

2、絕緣維護要點

-每月測量極間絕緣電阻（≥100mω）

-檢查套管表面無碳化痕跡

-保持環境相對濕度＜80%

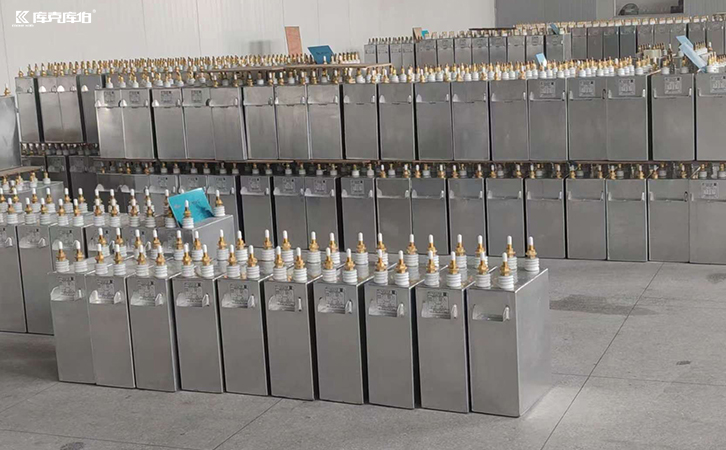

中頻爐電熱電容器

中頻爐電熱電容器的串聯應用是一項系統工程，需要從電氣參數匹配、熱力學設計和運行維護等多個維度進行綜合考量。通過科學的電壓均衡管理、有效的散熱措施以及規范的維護保養，可以確保串聯電容器組安全穩定運行。
