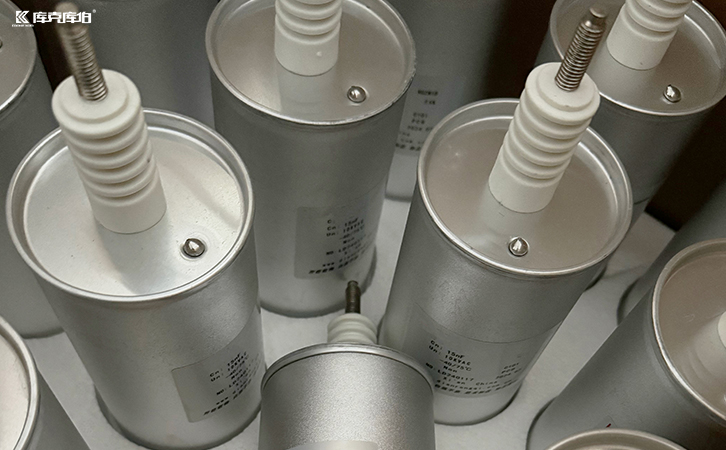

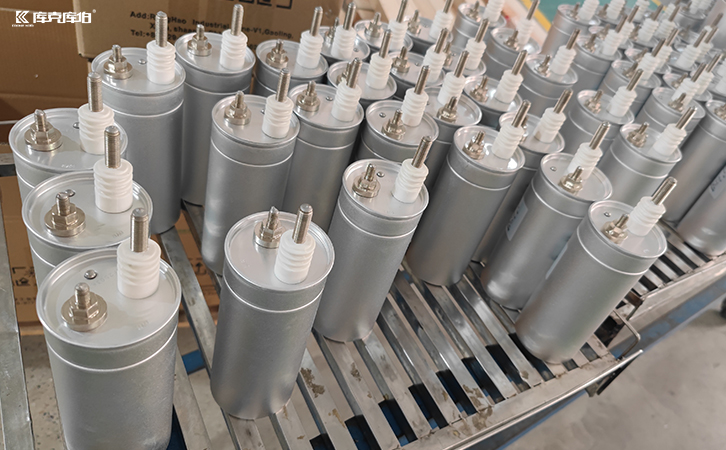

阻尼吸收電容器使用注意事項
阻尼吸收電容器是電力電子和電氣系統中常用的保護元件，主要用于抑制開關過程中的電壓尖峰、減少電磁干擾并保護半導體器件。然而，若選型或使用不當，不僅無法發揮預期作用，還可能引發設備故障甚至安全事故。那么，阻尼吸收電容器使用注意事項有哪些？
一、選擇合適的電容器類型
阻尼吸收電容器的性能直接影響其抑制效果，因此必須根據應用場景選擇合適的類型：
1、薄膜電容器（如聚丙烯電容）具有低損耗、高耐壓和良好的高頻特性，適用于高頻開關電路（如igbt、mosfet緩沖電路）。
2、陶瓷電容器響應速度快，但容量較小，適用于低能量吸收和高頻噪聲抑制。
3、電解電容器容量大，但高頻性能較差，通常不推薦用于高頻開關場合。
二、合理計算電容和電阻參數
阻尼吸收電路通常由電容和電阻串聯組成（rc緩沖電路），參數選擇至關重要：
1、電容值：過小可能無法有效吸收能量，過大則可能增加開關損耗。一般根據開關器件的電壓、電流及開關頻率計算。
2、電阻值：用于限制放電電流，防止電容快速放電導致過流。電阻功率需滿足實際耗散需求，避免過熱損壞。
三、確保耐壓和溫度等級符合要求
1、額定電壓：電容器的耐壓應高于電路可能出現的最高尖峰電壓，并留有一定余量（通常1.5~2倍）。
2、溫度范圍：在高頻或大電流應用中，電容器可能發熱，需選擇耐高溫型號（如105℃或更高），避免因溫升導致性能下降或失效。
阻尼吸收電容器在抑制電壓尖峰、保護開關器件方面具有重要作用，但其使用需綜合考慮類型選擇、參數匹配、安裝方式及環境適應性等因素。正確的選型和安裝可顯著提升系統可靠性，而忽視細節則可能導致保護失效甚至設備損壞。
