諧波放大導致電力電容器損壞的原因分析

返回列表來源：發布日期：2019-02-28 09:02:39【大中小】

除了接觸器投切可以導致電力電容器損壞之外，諧波也會對電力電容器的使用造成影響。而且電力電容器還會對諧波起到放大作用，發生并聯諧振或串聯諧振，損壞電力電容器。小庫接下來會對諧波放大導致電力電容器損壞的原因進行分析，并提出解決方案。

諧波放大導致電力電容器損壞的原因

當電力系統中存在諧波時，單獨使用電力電容器會引起諧波放大，發生串聯諧振和并聯諧振。當電力系統發生串聯諧振時，電感和電容上的電壓遠遠大于電源電壓，會出現過電壓現象；當電力系統發生并聯諧振時，支路電流大于總電流，出現過電流的現象。

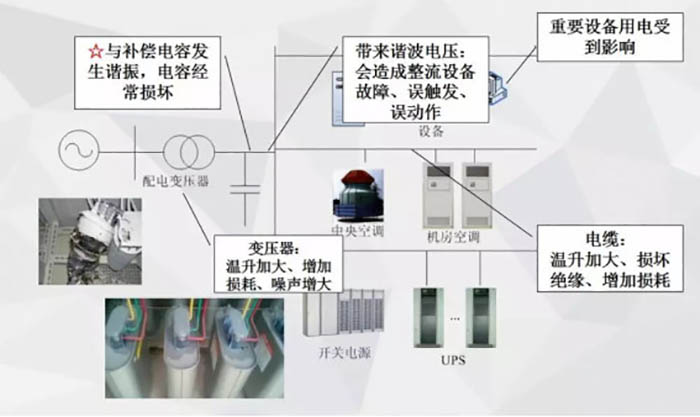

諧波放大造成的危害

解決諧波放大導致電力電容器損壞的問題，可采用濾波電抗器濾除諧波。例如系統中3次諧波過多，會導致電力電容器損壞，我們可以使用12%電抗率的濾波電抗器進行抑制。

當電力系統中諧波含量小于30%時，可以采用庫克庫伯的加強型電力電容器，保證電力電容器的安全運行；如果諧波含量大于30%時，應該串聯電抗器，并和相應諧波等級的電力電容器配合使用。

除了接觸器投切和諧波放大導致電力電容器損壞之外，電力電容器自身質量也是導致電容器損壞的因素之一。小庫會在之后的文章中介紹，電力電容器質量差導致電力電容器損壞。
