為啥高壓并聯電容器的接線柱比較高

返回列表來源：發布日期：2025-11-18 15:36:13【大中小】

許多經常將高壓并聯電容器用于高壓系統無功補償、功率因數調整的用戶應該都能發現。高壓電容器的接線柱設計的往往比電容器本身還要高。這是為啥呢？

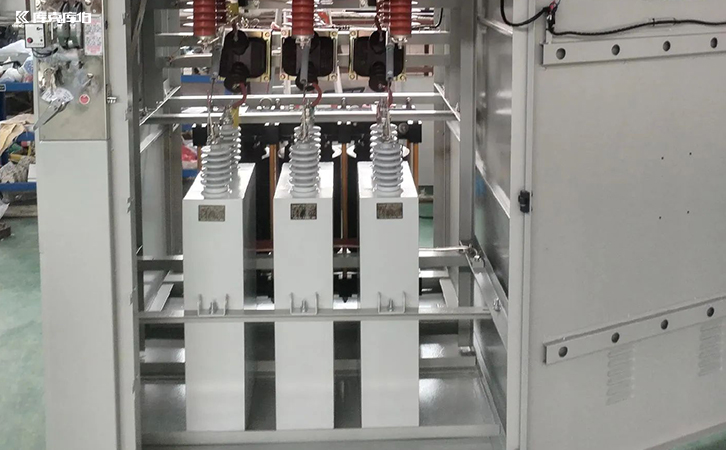

高壓并聯電容器

一、電氣安全性要求

高壓并聯電容器通常工作在較高的電壓下（如10kv、35kv或更高），其接線端需要承受較大的電流和電壓。如果接線柱太低，可能會導致接觸不良或高電壓帶來的危險，例如電弧或電擊。因此，接線柱較高有助于避免人身接觸和短路等電氣事故。

二、電氣絕緣的增強

高壓電容器需要良好的絕緣性能，以防止漏電或擊穿現象的發生。接線柱較高的設計，有助于增加接線端的絕緣距離，提供更強的電氣隔離。這意味著：

1.提高絕緣強度：接線柱的高度設計可以幫助減少電氣擊穿的可能性，因為電場強度會隨著接線柱高度的增加而分布得更均勻。

2.改善接地性能：高接線柱還可以提供更好的接地空間，確保電容器與地面的絕緣隔離，進一步增強電氣設備的安全性。

三、便于連接與維護

1.更便于接線：高接線柱使得電容器的接線端更加顯眼，避免了因空間受限而導致的接線困難。安裝人員可以更方便地對接線柱進行操作，確保接線的準確性和安全性。

2.便于檢修：高接線柱還可以使得接線更加穩定，避免接線過程中因為接頭松動或腐蝕帶來的電氣故障。此外，電容器的檢查和維護工作也能更加方便，工作人員可以站在適當?shù)母叨冗M行檢查，降低操作風險。

四、散熱設計

高壓并聯電容器在運行過程中會產生一定的熱量。較高的接線柱設計可以有效地提升空氣流通性，幫助電容器散熱：

1.熱量排放更順暢：較高的接線柱可以避免接線端被電容器殼體或其他設備遮擋，有助于熱量的順利散發。

2.延長設備壽命：合理的散熱設計有助于降低電容器內部溫度，從而減少因高溫導致的電容器故障或性能下降。

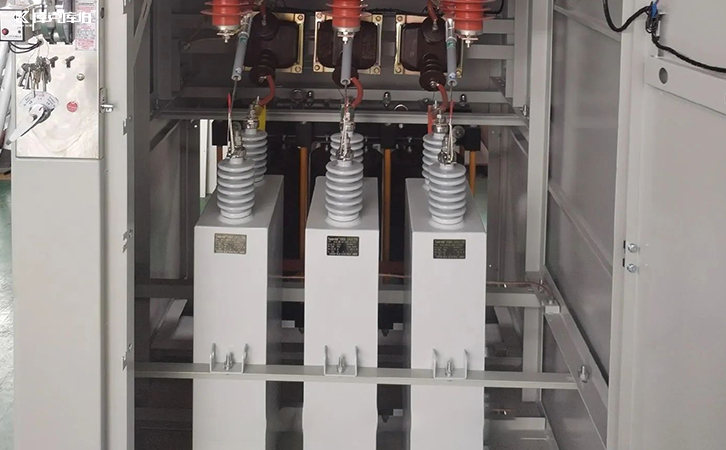

高壓補償電容器

高壓并聯電容器的接線柱較高，設計上主要考慮了電氣安全性、絕緣性能、散熱需要、安裝便利性等多個因素。較高的接線柱可以有效提高設備的電氣絕緣性，減少電氣事故的風險，同時提供更好的散熱條件，方便設備的連接和維護。
