無功補償增加的是電網中有功功率還是無功功率

返回列表來源：發布日期：2025-10-21 16:58:20【大中小】

在電力系統中，無功補償是一項關鍵的電能質量優化技術。要準確理解其作用，首先需要明確一個核心概念：無功補償裝置本身并不產生或增加有功功率，它的核心功能是就地提供負載所需的無功功率，從而減少電網所需輸送的無功功率，最終達到提升系統有功輸送能力、降低損耗和改善電壓質量的目的。

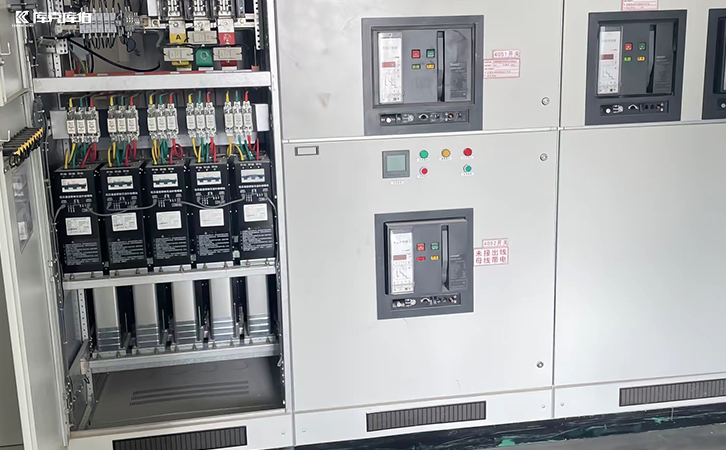

無功補償

一、有功功率與無功功率的基本區別

1、有功功率

*代表電能實際被消耗并轉換為其他形式能量（如光能、熱能、機械能）的功率。

*是電力系統做功的“有用”部分，單位為瓦特。

*由發電機的燃料（如煤、天然氣）或一次能源（如水力、風力）轉換而來。

2、無功功率

*用于在電氣設備的電場和磁場之間進行能量交換與維持的功率。

*它本身并不做功，也不會被消耗，但卻是變壓器建立磁場、電動機旋轉所必需的前提，單位是乏。

*在電網中，無功功率的往復交換會導致電流增大。

二、無功補償的核心工作原理與作用

1、工作原理：提供無功，而非有功

*當感性負載（如電機）運行時，需要從電網吸收滯后的無功功率來建立磁場。

*無功補償裝置（如電容器組）在并聯接入系統后，會發出超前的無功功率。

*負載吸收的滯后無功，大部分由就近的電容器直接提供，而不再需要遠距離從發電機經電網輸送。這實質上是在負載側建立了一個局部的無功功率循環。

2、補償效果：優化系統運行，解放有功容量

*減少線路電流，降低有功損耗：線路和變壓器的有功損耗（δp = i²r）與電流的平方成正比。補償后，由于總電流減小，這部分由無功電流引起的附加損耗也隨之顯著下降。

*穩定系統電壓：減少無功功率在電網阻抗上的流動，有助于減小電壓波動和跌落，為有功功率的穩定傳輸提供了更好的電壓支撐。

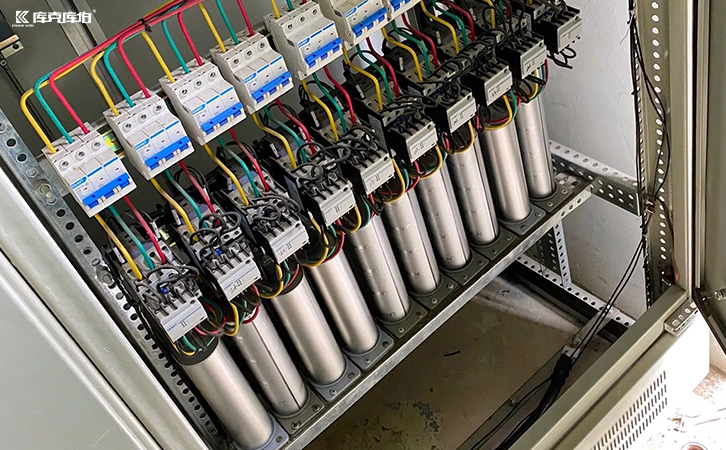

有功功率

無功補償裝置直接增加的是系統的“無功功率”供給，但其目的和最終效果并非增加“有功功率”的輸出。它的核心價值在于通過就地提供無功功率，優化了整個電力系統的運行狀態：降低了系統和設備為輸送無功功率而承擔的視在功率負擔，減少了線路上的有功損耗，從而將更多的系統容量和能源用于傳輸有效的有功功率。
