什么工況下需要應用高壓并聯電抗器

返回列表來源：發布日期：2024-10-16 16:18:58【大中小】

高壓并聯電抗器主要基于電感和電容的相互作用。當電流流過電抗器時，電抗器會產生一個與電流相位相反的感應電動勢，降低系統的無功功率需求。這種特性使得高壓并聯電抗器在電力系統中發揮著至關重要的作用。那么，其在什么工況下才需要應用呢？

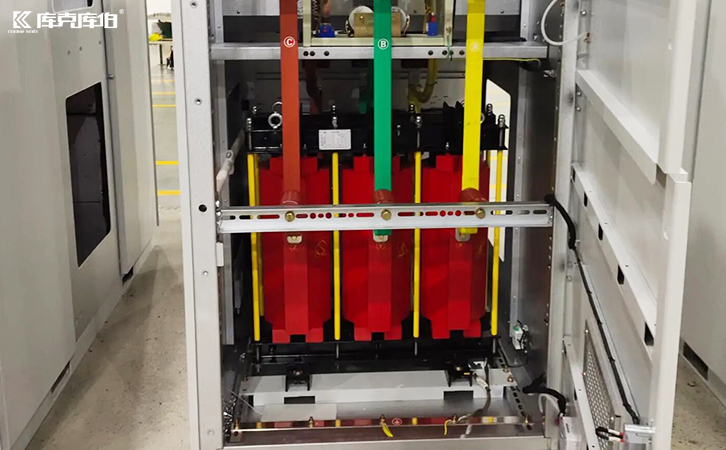

高壓并聯電抗器

一、長距離輸電線路中的電壓調節

工況描述：長距離輸電線路（特別是輕載或空載時）會出現“電容效應”，導致線路末端電壓升高（電壓升高效應）。

電抗器作用：并聯電抗器用于吸收線路中的多余無功功率，防止電壓過高，保證系統的電壓穩定。

應用場景：超高壓和特高壓輸電線路，500kv及以上的線路。

二、抑制并網電容器組的涌流

工況描述：電容器組投入時會產生較大的涌流沖擊，可能導致電力設備損壞或系統不穩定。

電抗器作用：并聯電抗器能夠在電容器組回路中限制涌流，并抑制合閘過程中的過電壓。

應用場景：高壓電容器組的并網運行。

三、減少電網中的無功功率倒送

工況描述：輕載或空載時，輸電線路或變電站可能向電網倒送無功功率，導致系統不穩定。

電抗器作用：吸收過剩的無功功率，避免倒送無功對系統運行的干擾。

應用場景：風電場或光伏電站等發電系統并網時。

四、抑制電網諧波

工況描述：非線性負載（如電弧爐、變頻器）會引入諧波電流，對系統造成干擾。

電抗器作用：并聯電抗器能夠吸收一定頻率的諧波，減少諧波對電網的影響。

應用場景：諧波污染較嚴重的工業場景，如鋼廠和化工廠。

五、高壓并聯電抗器選型與注意事項

額定電壓與無功容量匹配：電抗器的參數需與系統電壓和負載特點匹配。

過熱保護與絕緣要求：電抗器在高壓工況下會產生熱量，需要良好的散熱設計和高等級絕緣。

與電容器組配合：在電容器組的應用中，需合理選擇電抗器的感抗，以避免諧波放大。

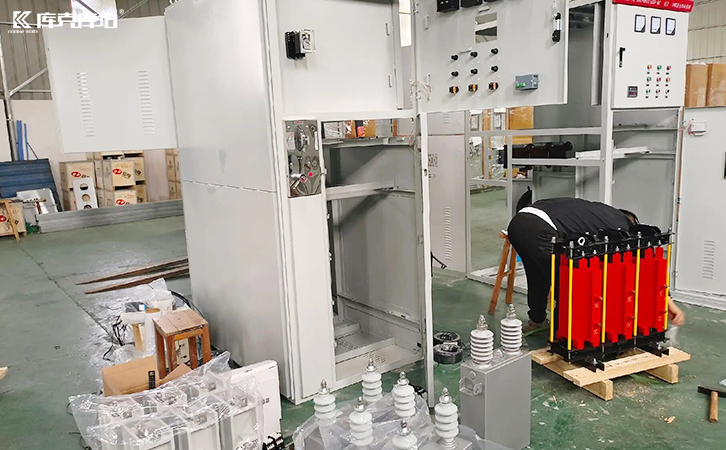

高壓并聯電抗器

高壓并聯電抗器的主要目的是控制系統的無功功率和電壓穩定。在長距離輸電、變電站運行、電容器組并網、風電及光伏場景中，合理應用電抗器能夠防止電壓波動、諧波干擾和過電壓等問題，提高電力系統的安全性與穩定性。
