靜止無功發生器SVG與SVC的技術差異解析

返回列表來源：發布日期：2025-04-14 16:37:42【大中小】

在動態無功補償領域，靜止無功發生器svg與靜止無功補償器svc是兩種完全不同的技術路線。但常常有用戶將二者相提并論，那么svg與svc的技術差異體現在何處？

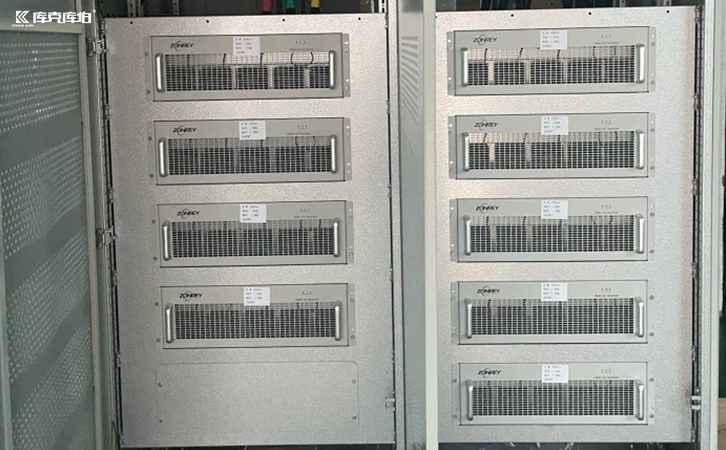

靜止無功發生器svg

一、核心技術原理差異

靜止無功發生器svg采用全控型電力電子器件（igbt）構成的電壓源逆變器，通過產生幅值和相位可控的交流電壓實現無功調節。其核心優勢在于：

1、響應速度極快（10ms）；

2、可同時輸出容性和感性無功；

3、不依賴電網電壓獨立工作。

相比之下，svc本質上是阻抗型設備，通過調節晶閘管控制電抗器（tcr）或晶閘管投切電容器（tsc）的等效阻抗來改變無功輸出。其工作特性受電網電壓影響顯著，響應速度通常在20-40ms。

二、諧波特性對比

靜止無功發生器svg采用pwm調制技術，輸出電流諧波含量極低（thd3%），無需額外濾波裝置。而傳統svc裝置中的tcr會產生大量諧波（特征諧波為5、7、11、13次），必須配置多重濾波支路，不僅增加占地面積，還會引入諧振風險。

三、動態性能表現

在沖擊性負載場合，靜止無功發生器svg展現出顯著優勢：

1、全響應時間10ms（svc為30-50ms）；

2、無功輸出可連續平滑調節（svc為階梯式變化）；

3、低電壓條件下仍能滿容量輸出（svc輸出能力與電壓平方成正比）。

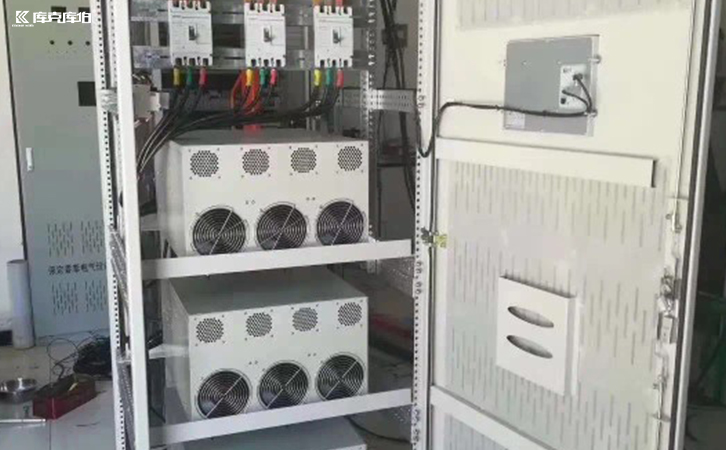

靜止無功發生器svg

靜止無功發生器svg與svc是兩代不同的無功補償技術，前者在響應速度、諧波特性、低電壓穿越等方面具有壓倒性優勢。對于電能質量要求嚴苛的場合，靜止無功發生器svg是必然選擇；而在負荷波動平緩的普通工業場景，經改造的svc仍具成本優勢。
