簡單介紹并聯電容器組的接線

返回列表來源：發布日期：2023-02-13 09:40:58【大中小】

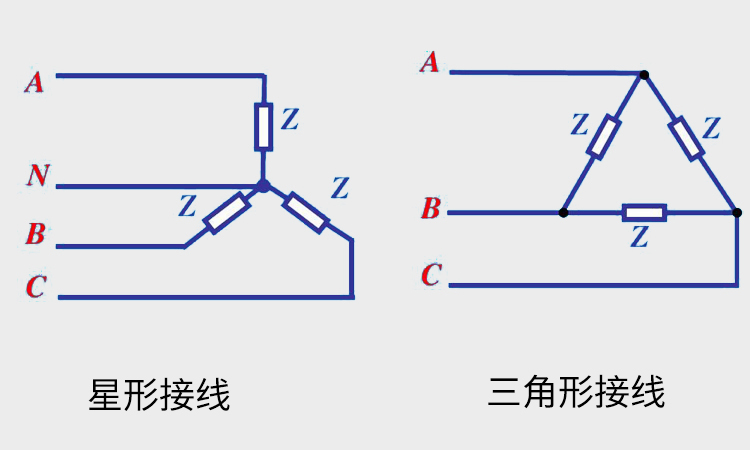

一般情況下，并聯電容器的接線通常分為三角形和星形兩種方式。此外，還有雙三角形和雙星形之分。

1、三角形接線

在這種接線方式中，并聯電容器直接承受線間電壓，任何一臺電容器因故障被擊穿時，就形成兩相短路，故障電流很大，如果故障不能迅速切除，故障電流和電弧將使絕緣介質分解產生氣體，使油箱爆炸，并波及鄰近的并聯電容器。

簡單介紹并聯電容器組的接線

2、星型接線

星形接線電容器的極間電壓是電網的相電壓，絕緣承受的電壓較低，電容器的制造設計可以選擇較低的工作場強。星形接線的優點是可以選擇多種保護方式。少數電容器故障擊穿短路后，單臺的保護熔絲可以將故障電容器迅速切除，不致造成電容器爆炸。

3、并聯電容器組基本接線類型

并聯電力電容器組常用基本接線為星形，還有由星形派生出的雙星形接線。每個星稱為一個臂，兩個臂的電容器規格、電容值及數量相等。

4、并聯電容器組各相接線

單臺并聯電容器的額定電壓不能滿足電網正常工作電壓要求時，需由兩臺或多臺電容器串聯。為達到要求的補償容量，又需要多臺電容器并聯。并聯電容器組每相內部接線原則是先并聯后串聯。作為進口電力電容器品牌，庫克庫伯電氣可以提供高品質產品和定制化無功補償解決方案。如果有需要的話，可以直接聯系庫克庫伯電氣咨詢。
