高壓電抗器中的線性度是指什么

返回列表來源：發布日期：2024-06-14 16:26:21【大中小】

相信很多用戶們在咨詢高壓電抗器的過程中，經常能夠聽到線性度這一詞。在高壓電抗器中，線性度是一個至關重要的性能指標，它直接影響著設備的穩定運行和性能表現。那么，線性度到底指的是什么呢？

線性度是指當電抗器的實際電流達到一定值，電抗器的電感值下降到額定電流下的電感值的0.95倍，這時的實際電流與額定電流的比值就是線性度，它是與電抗器成本關系密切的一個參數。

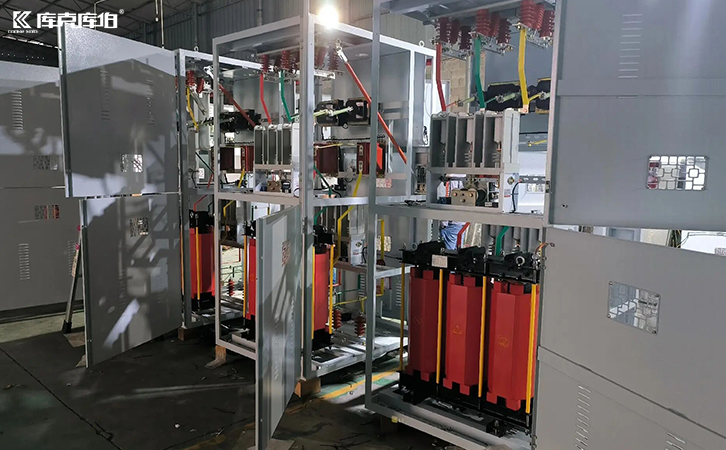

高壓電抗器

舉例來說，電抗器cksg（rhlc）- 2.1/0.48-7%，它的額定電流為36.1a，額定電感值為1.712mh。

如果電流升到48.8a（額定電流的1.35倍）時，電感值降到1.626mh（額定電感值的0.95倍），那么它的線性度就是1.35。依此類推，線性度1.5、1.8都是這個意思。

線性度的實質，就這是反映電抗器承受過電流能力的一個指標，如果電抗器的過電流倍數超過了它的線性度，這時電抗器就開始飽和，不但不能抑制諧波，反而會放大諧波，從而加速電容器的損壞。

對于一般的并聯補償電容器來說，線性度1.35 就夠用了，但對于諧波電流很大的場合，就需要1.8甚至2.0以上的電抗器。我們在現場多次測到，由于諧波電流過大，電抗器不但沒有抑制諧波，反而放大了諧波，從而使電容器很快就損壞了。

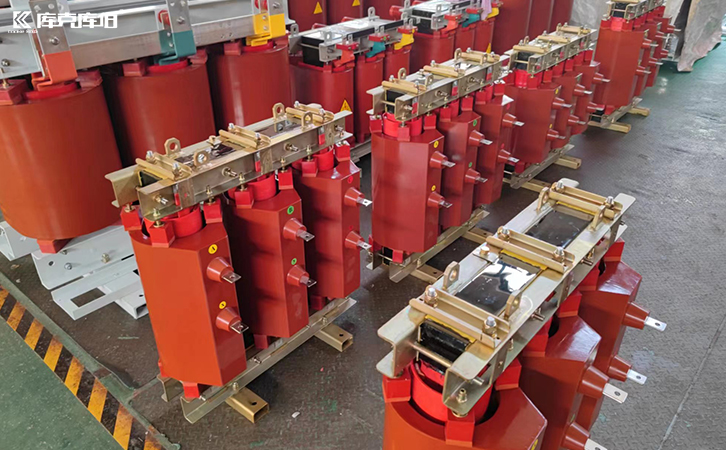

高壓電抗器

由于線性度與電抗器的成本密切相關，而且這個指標存在可以操作的空間，因此很多電抗器的線性度達不到要求的現象經常發生。

由此可見，線性度對于電氣設備的性能和精度非常重要，特別是在需要精確控制電流、電壓或頻率的應用中。
