低壓濾波電抗器常見分類解析

返回列表來源：發布日期：2025-02-10 14:03:38【大中小】

低壓濾波電抗器主要用于低壓電力系統中，用于濾除諧波、改善電能質量。根據不同的分類標準，低壓濾波電抗器可以分為以下幾類：

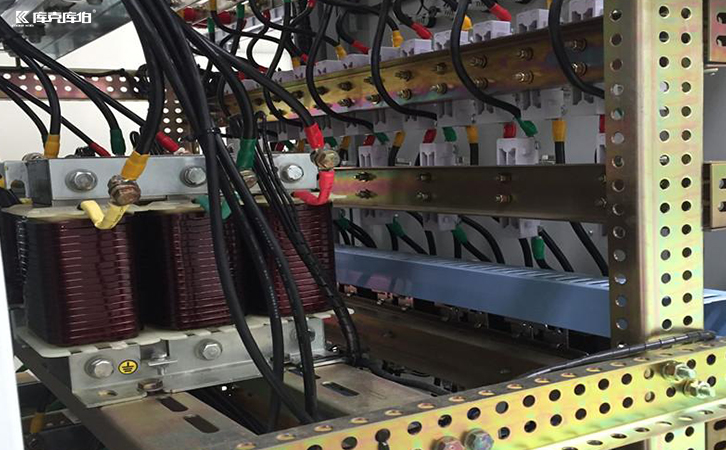

低壓濾波電抗器

一、按結構及冷卻介質分類：

空心式電抗器：沒有鐵心，適用于低功率場合。

鐵心式電抗器：內部有鐵心，適用于需要較大電感量的場合。

干式電抗器：采用空氣冷卻，適用于對環境有特殊要求的場合。

油浸式電抗器：使用絕緣油冷卻，適用于高功率場合。

二、按接法分類：

串聯電抗器：用于抑制電流變化，保護設備和電網。

并聯電抗器：用于補償系統中的容抗，調節電流。

三、按功能分類：

限流電抗器：用于限制電流，保護設備和電網（大電流設備或線路）。

濾波電抗器：用于消除電路中的諧波，提高電能質量（工頻爐濾波柜）。

平波電抗器：用于平衡直流電路中的電壓和電流，提高穩定性（串聯中頻爐整流電流之后）。

功率因數補償電抗器：用于提高電力系統的功率因數（補償柜）。

四、按用途分類：

進線出線電抗器：用于保護變頻器及其周邊產品，防止電壓浪涌和電磁干擾（變頻器應用居多）。

啟動電抗器：用于限制電動機的啟動電流，保護電動機和電網。

飽和電抗器：具有可調電感量，適用于需要調節電感量的場合。

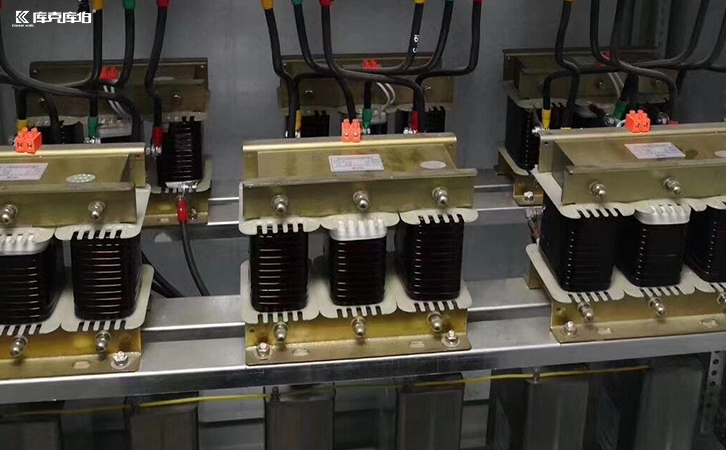

低壓濾波電抗器

低壓濾波電抗器的分類方式多樣，具體選擇時需要根據實際應用場景、系統需求以及諧波特性來確定。常見的應用場景包括工業配電系統、變頻器系統、新能源發電系統等。選擇合適的電抗器可以有效提高電能質量，延長設備壽命，降低能耗。
