電力系統諧波保護對電力電容器設備的影響分析

返回列表來源：發布日期：2025-04-17 13:20:54【大中小】

電力電容器作為無功補償?shù)暮诵脑O(shè)備，其運行狀態與系統諧波保護措施密切相關。合理的諧波保護機制能夠有效延長電力電容器使用壽命，而不當?shù)谋Ｗo設置反而可能加速設備老化。

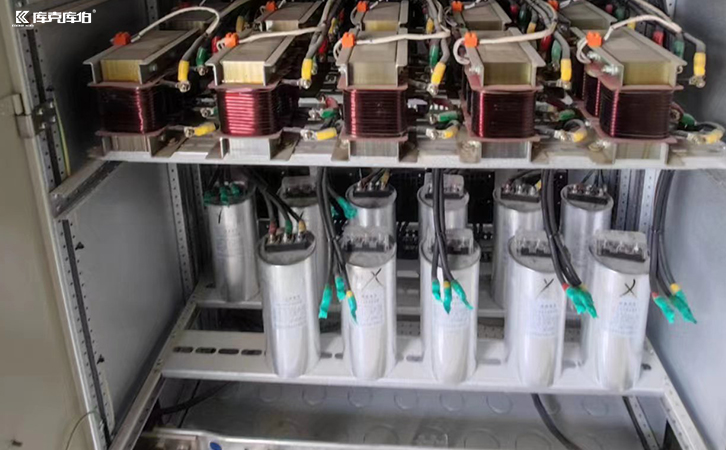

電力電容器

一、諧波過載保護的影響

電力電容器對諧波電流極為敏感，專門的諧波過載保護必不可少：

1、保護裝置需準確區分基波電流和諧波電流分量；

2、動作閾值設置應考慮電力電容器的實際耐諧波能力；

3、延時特性應當與電容器熱時間常數匹配；

4、保護動作后應保留足夠的放電時間。

這種保護機制能夠防止電力電容器因長期諧波過載導致的絕緣加速老化。但過于靈敏的保護也可能造成頻繁誤動，影響無功補償連續性。

二、諧振預防保護的作用

電力電容器與系統電感可能形成危險諧振：

1、保護系統需實時監測阻抗特性變化；

2、頻率掃描功能可提前發現諧振風險；

3、自動投切電抗器是有效的保護手段；

4、容量分組設計能避免全容量投入諧振點。

合理的諧振預防保護使電力電容器既發揮補償作用，又避開危險工作狀態。這要求保護裝置具備諧波頻譜分析能力，而非簡單的過流保護。

三、溫度關聯保護的重要性

諧波導致的附加損耗會顯著提升電力電容器溫度：

1、熱點溫度監測比電流保護更能反映實際損傷

2、光纖測溫技術提供更精準的保護依據

3、環境溫度變化需納入保護算法考量

4、散熱條件惡化時應自動降額運行

這種多參數協同的保護策略，比傳統單一電流保護更能保障電力電容器的安全運行。溫度保護還能發現連接不良等電流保護無法識別的隱患。

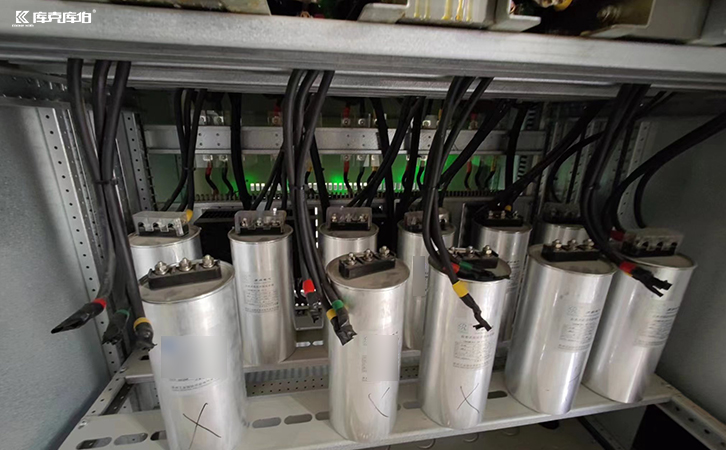

低壓電容器

完善的保護系統應當既保護單個電力電容器，又維持整體補償功能。現代智能保護裝置已能實現這種平衡，通過分級預警和柔性控制，在保障設備安全的同時最大限度保持系統穩定。
