電力補償電容器分散補償怎么安裝

返回列表來源：發布日期：2024-09-18 16:14:32【大中小】

在無功補償技術中，電力補償技術逐漸成為提升電力質量的重要手段。尤其是分散補償方式，因其靈活性和高效性，受到越來越多企業的青睞。那么，電力補償電容器分散補償如何正確安裝，以達到最優的效果呢？

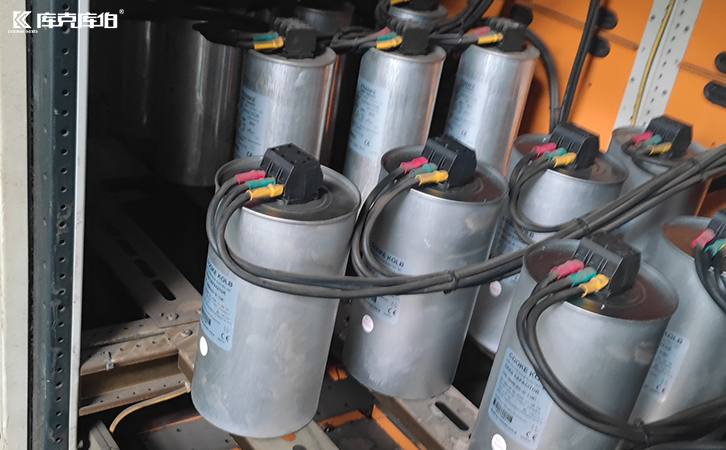

電力補償電容器

一、電力補償電容器分散補償優點：

-提高功率因數：有效降低電能損耗，減少電費支出。

-改善電壓質量：增強電壓穩定性，減小電壓波動。

-延長設備壽命：減輕電氣設備的負擔，提高其運行效率。

二、電容器分散補償安裝步驟

1、現場勘查

電力負載分析：檢查現有的電力設施，分析負載情況，評估需要補償?shù)娜萘俊?

環境因素：確保安裝地點干燥、通風良好，避免高溫、潮濕等不良環境對設備的影響。

2、設備選型

根據負載情況選取合適容量的電容器。通常情況下，補償電容器的容值約為需補償無功功率的1/3至1/2。選擇時還需注意電容器的耐壓等級與環境溫度系數。

3、設備固定

選擇安裝位置：應選擇靠近負載設備的地點，降低線路損耗。

固定支架：使用合適的材料將電容器固定在支架上，確保其穩固性。

4、接線

接線要求：遵循《低壓供電設計規范》等相關規定，保證接線正確。

連接方式：一般采用星形連接（y型）方式，確保相序一致。

三、注意事項

-遵循安全規定：確保安裝過程中遵循電力安全操作規程，減少事故風險。

-防止諧波影響：在大功率非線性負載情況下，需考慮負載引起的諧波對電容器的影響。

-選擇合適的控制器：可安裝可調電容器控制器，以便自動調整補償容量，提高靈活性。

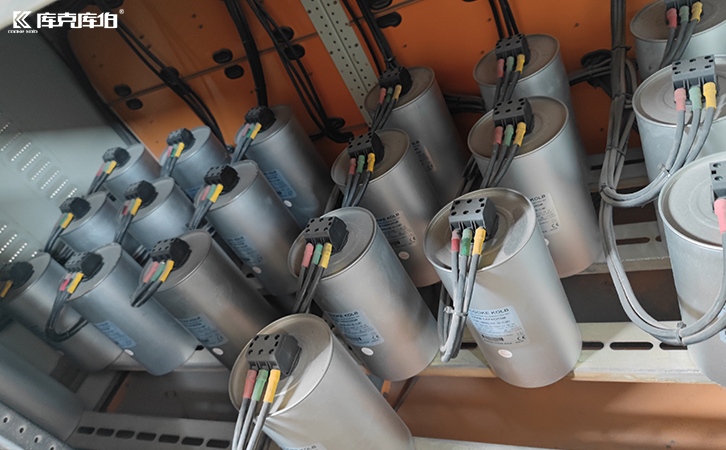

電力補償電容器

電力補償電容器分散補償?shù)陌惭b是提高電力系統效能的有效手段。通過科學合理的安裝方法和嚴謹?shù)木S護體系，可以實現卓越的電力補償效果，節約成本，提升設備運行效能。
