并聯電容器能否抵消電流電感

返回列表來源：發布日期：2025-10-13 16:39:11【大中小】

在電氣工程領域，這是一個常見且重要的問題。答案是：并聯電容器不能“抵消”電感本身，但可以補償電感在交流電路中引起的特定不良效應，即對無功功率的占用和功率因數的降低。

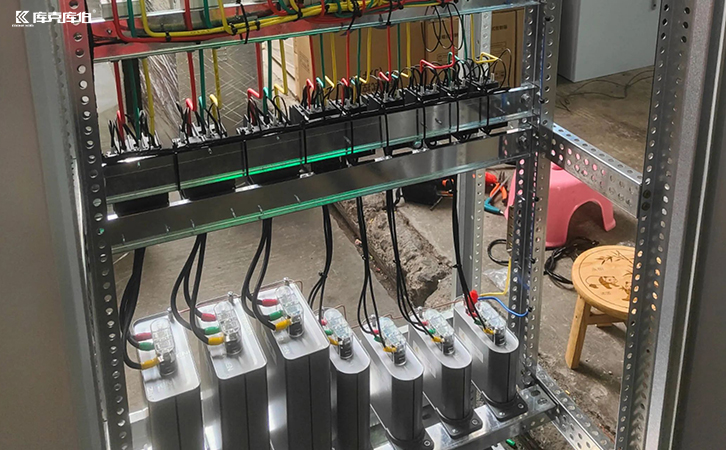

并聯電容器

一、電感與電容在交流電路中的對立特性

在直流電路中，電感表現為短路（穩態下），電容表現為開路，二者行為相對簡單。但在交流電路中，由于電流和電壓方向周期性變化，它們呈現出截然不同且相互對立的特性：

1、電感的特性：電感對變化的電流產生阻礙作用，這種阻礙稱為感抗 (x_l)。電感上的電流相位滯后于電壓相位90度。它在工作中需要與電源之間進行能量交換，吸收和釋放能量，這個過程不消耗有功功率，但占用了無功功率。

2、電容的特性：電容同樣對交流電產生阻礙，這種阻礙稱為容抗 (x_c)。電容上的電流相位超前于電壓相位90度。它同樣與電源進行能量交換，但其吸收和釋放能量的周期與電感正好相反。

二、無功功率與功率因數

當一個純電感負載（如電動機、變壓器）接入交流電路時，它需要從電網吸收無功功率來建立磁場。這會導致：

1、總電流增大：線路中的總電流由有功電流和無功電流矢量合成。

2、功率因數降低：功率因數（cosφ）是有功功率與視在功率的比值。無功功率的存在會使視在功率增大，從而降低功率因數。

3、線路損耗增加：增大的總電流會使線路上的焦耳損耗（i²r）增加。

4、供電容量利用率下降：電網需要提供更大的視在功率，但實際做功的有功功率并未增加。

三、并聯電容器的補償原理

1、能量交換的局部化：電感需要從電源吸收無功功率來建立磁場時，恰好電容器正處于釋放其儲存電場的狀態，可以向電感提供這部分無功功率。反之，當電感釋放磁場能量時，電容器又恰好處于吸收狀態。

2、電流相位的互補：由于電感電流滯后電壓90度，而電容電流超前電壓90度，二者相位相反。在并聯節點處，電感需要的無功電流和電容提供的無功電流可以相互“抵消”。

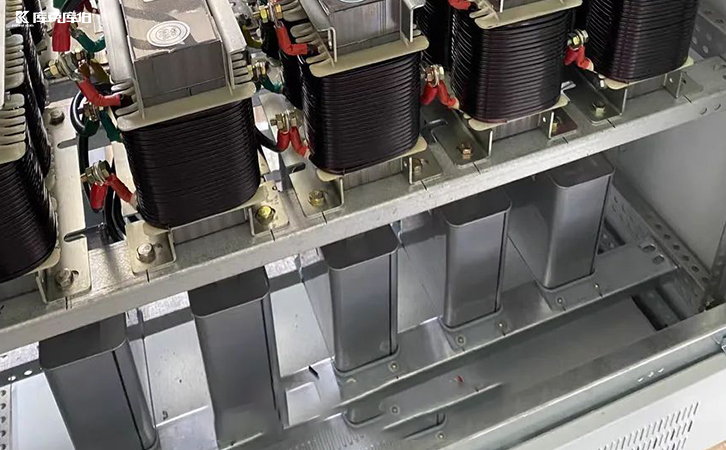

并聯電容器

由此可見，原本需要從遠方電源經由輸電線路提供的無功功率，現在大部分由本地并聯的電容器就地提供了。從電源側看，線路中流動的無功電流分量大大減少，總電流隨之減小，功率因數得以提高，從而實現了我們通常所說的“補償”或“抵消電感效應”。
